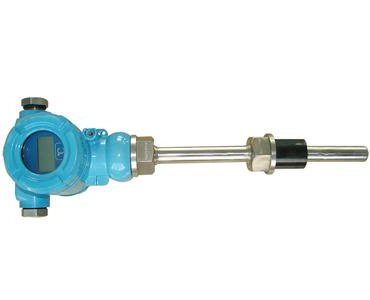

- 商品名称：HJ一体化防爆热电阻
- 添加时间：2018-11-12 13:49:04
- 推荐度：
介绍：
产品说明:
◆工作原理
热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。
隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。
◆主要技术参数
产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆测量范围及允差
1）热电阻测温范围及允差
| 型 号分 度 号测温范围℃精度等级允许偏差 WZPBPt100-200-+500A级 B级±(0.15+0.002ItI)±(0.30+0.005 ItI)WZCBCu50 Cu100-50-+100 ±(0.30+0.005 ItI)
| |
2）热电偶测温范围及允差
| 型 号 | 分 度 号 | 允 差 等 级 | |||
| I | II | ||||
| 允 差 值 | 测温范围℃ | 允 差 值 | 测温范围 | ||
| WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
| WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
| WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
| ±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 | ||
输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
输出方法： 二线制
精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
供电电源：24V.DC±10℅
防护等级：IP65
防爆等级：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本质安全型：iaⅡCT6
绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
基本误差：
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
